Ismertető

A középfeszültségű tartományban 12, 24 és 40,5kV-os névleges feszültség szintre készítünk készülékeket. A készülékek 630, 1250 illetve 3150A-es üzemi áramhatárig alkalmasak a középfeszültségű hálózatok árammentes állapotban történő szakaszolására, leválasztására, egy illetve három fázisú kialakításban. A háromfázisú kialakítások mindegyike kérhető földelőkéses kivitelben is, ilyen esetben a földelőkés mechanikus reteszelése megakadályozza a nemkívánatos üzemállapotok kialakulását, úgymint:

zárt főkés esetén a földelőkés nyitott, nem zárható
zárt földelőkés állapotban a főkés nyitott, nem zárható

Működtetésük lehetséges:

kézi hajtással, a kézi hajtás és a szakaszoló tengelyén lévő forgattyút összekötő közvetlen rudazattal,
kézi hajtással segédcsapágy közbeiktatásával, a kézi hajtás és a segédcsapágyat összekötő rudazattal, valamint a segédcsapágyat és a szakaszoló tengelyén lévő forgattyút összekötő rudazattal,
motoros hajtással, a motoros hajtás és a szakaszoló tengelyén lévő forgattyút összekötő közvetlen rudazattal,
motoros hajtással, amikor a motoros hajtómű a szakaszolóra van ráépítve, ebben az esetben önálló kézi működtetés nem lehetséges.

A szakaszolók felszerelhetők segédérintkezőkkel, ami záró-nyitó kontaktusos információval szolgál közvetlenül a szakaszoló állapotáról. A kontaktusok maximális száma 20. Tetszőlegesen kombinálva a záró-nyitó állapotokat.

A segédcsapágy alkalmazása nélkül kivitelezett hajtások esetében a szakaszoló tengelyforgási irányaiból adódóan a főkéshez HRm-25 a földelő késekhez HR-25 hajtásokat kell alkalmazni. A hajtások felszerelhetők segédérintkezőkkel, ahol a kontaktusok száma maximum 12 (6-záró 6-nyitó) kivitelben, ami záró-nyitó kontaktusos információval szolgál a hajtás-szakaszoló állapotáról, valamint reteszmágnessel, ami a hajtást csak az engedélyező feszültség megléte esetében engedi működtetni.

Segédcsapágyak alkalmazása esetén megoldható a HR-25 és a HRm-25 hajtások egymással történő helyettesítése is.

A segédcsapágy alkalmazása nélkül kivitelezett hajtások esetében a szakaszoló kézi hajtása kiváltható KMH-220 motorhajtással, mely körforgó kialakítású vagy TM-1 típusú szekrényes kivitelű motoros hajtással, mely oda-vissza kialakítású.

Abban az esetben, ha kézi működtetésre nincs szükség, a szakaszolók mindegyikének fő és földelő kése is felszerelhető egy ráépített motoros hajtással. A motorhajtások feszültség szintje 24V DC és 220V DC alaphelyzetben, de ettől eltérő kivitel is lehetséges.

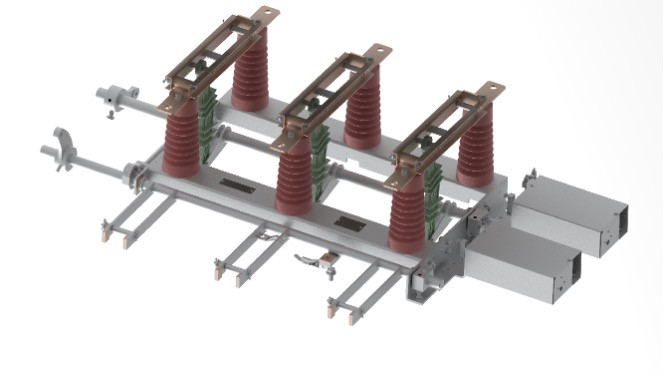

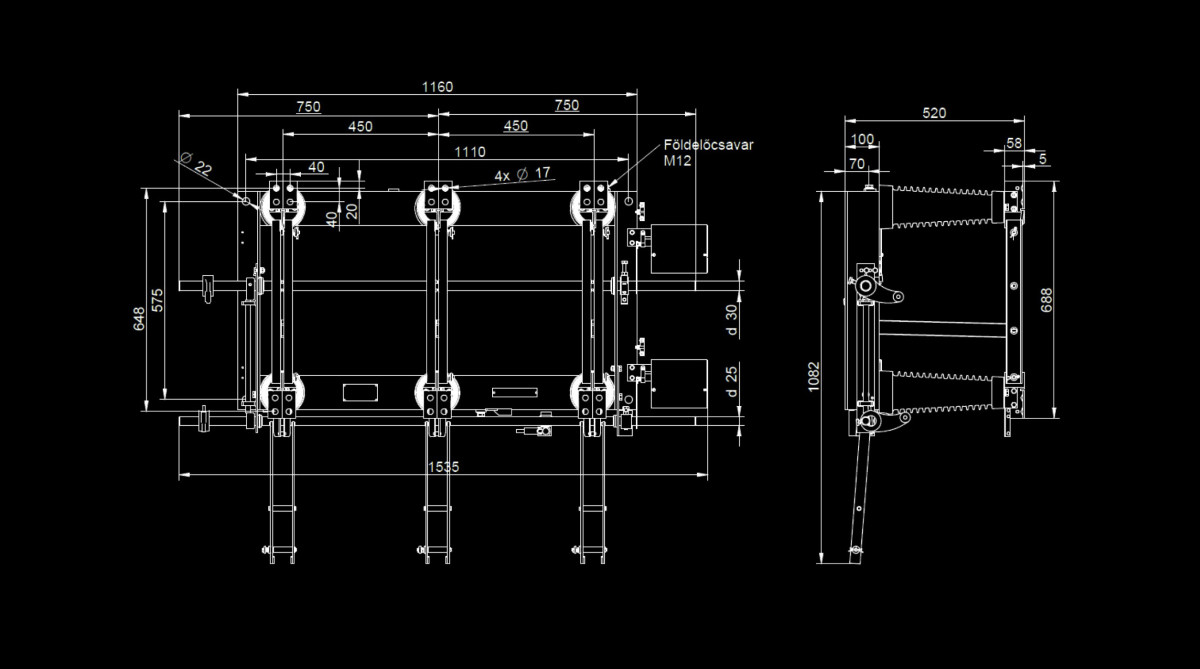

Sm belsőtéri szakaszolók
