Ismertető

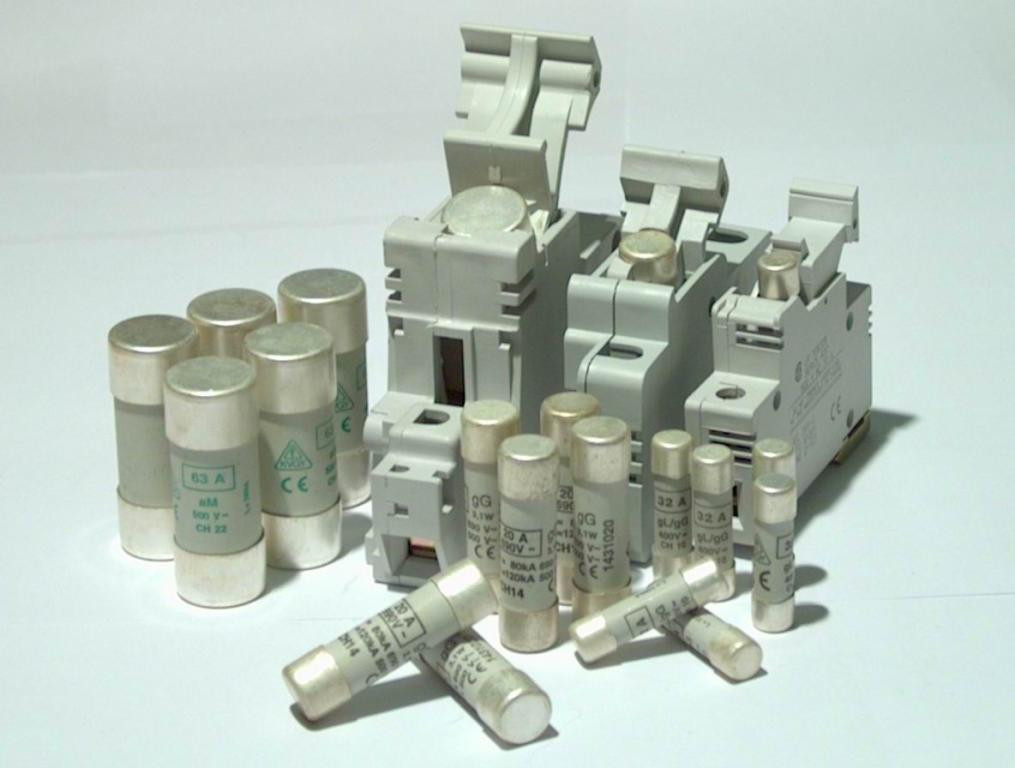

Szakképzett személyek által használható hengeres érintkező sapkákkal ellátott CH típusok választéka:
CH 8 (8,5 x 31,5 mm)
gL/gG: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25A
aM: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25A
CH 10 (10 x 38 mm)
gL/gG: 0,5 - 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32A*
aM: 0,5 - 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20* - 25* - 32A*
CH 14 (14 x 51 mm)
gL/gG: 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50A
aM: 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50A
CH 22 (22 x 58 mm)
gL/gG: 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100A
aM: 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100A
Kiolvadás jelzővel ellátott típusok:
CH/M 8 (8,5 x 31,5 mm)
gL/gG: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25
aM: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25A
CH/M 10 (10 x 38 mm)
gL/gG: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32A*
aM: 1 - 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20* - 25* - 32A*
CH/M 14 (14 x 51 mm)
gL/gG: 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50A
aM: 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50A
CH/M 22 (22 x 58 mm)
gL/gG: 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100A
aM: 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100A
(* nem szabványos áramérték!)
Műszaki adatok | ||||
|---|---|---|---|---|
| Típus | Amperérték | Névleges feszültség | Megszakítóképesség | Csomagolás ( db ) |
| CH 8 gL/gG | 1 - 25A | 400V~ | 50kA~ | 10/100/1000 |
| CH 10 gL/gG | 0,5 - 16A | 500V~ | 100kA~ | 10/100/500 |
| CH 10 gL/gG | 20 - 32A | 400V~ | 100kA~ | 10/100/500 |
| CH 14 gL/gG | 2 - 25A | 690V~ | 80kA~ | 10/50/500 |
| CH 14 gL/gG | 32 - 50A | 500V~ | 120kA~ | 10/50/500 |
| CH 22 gL/gG | 16 - 40A | 690V~ | 80kA~ | 10/50/500 |
| CH 22 gL/gG | 50 - 100A | 500V~ | 120kA~ | 10/50/500 |
| CH 8 aM | 1 - 25A | 400V~ | 50kA~ | 10/100/1000 |
| CH 10 aM | 0,5 - 16A | 500V~ | 100kA~ | 10/100/500 |
| CH 10 aM | 20 - 32A | 400V~ | 100kA~ | 10/100/500 |
| CH 14 aM | 2 - 25A | 690V~ | 80kA~ | 10/50/500 |
| CH 14 aM | 32 - 40A | 500V~ | 120kA~ | 10/50/500 |
| CH 14 aM | 50A | 400V~ | 120kA~ | 10/50/500 |
| CH 22 aM | 16 - 50A | 690V~ | 80kA~ | 10/50/500 |
| CH 22 aM | 63 - 100A | 500V~ | 120kA~ | 10/50/ |
