KTW-TTMI1000
A „Középfeszültségű kompenzáló állomás” egy innovációs megoldás a nemlineáris berendezések okozta problémára.
Minden elektronikus teljesítmény szabályozó működése során a – a kimeneti teljesítmény stabilizálása érdekében – eltorzítja az áram jelalakját.
A jelalak torzulás a Fourier elemzés szerint az 50Hz-es alapfrekvencia többszörösére bonthatók, ez a harmonikus zavar.
A t<0,1msec beavatkozási sebességével a kompenzáló állomás bár mely 1~35kV-os hálózaton egyidejűleg alkalmas:
a harmonikus zavarok 50. rendszámáig az MSz EN 50160 és a MEKH 20%-os elvárása szerinti kompenzálására
a meddőteljesítmény elvárt határok, PF=0,96~1,00Indiktív tartományon belüli automatikus szabályozására
az egyes fázisok aszimmetrikus terhelő áramának kiegyenlítésére
a flicker – villogás – jelenségének csökkentésére
A rendszer 0,8~4,0MVA tartományban működőképes, de már 6MVA rendszer kidolgozása is megtörtént.
A kompenzáló állomás tartalmaz minden kiegészítő elemet, mely a működéséhez szükséges, beleértve az ETHERNET TCP/IP kommunikációs protokollt is.

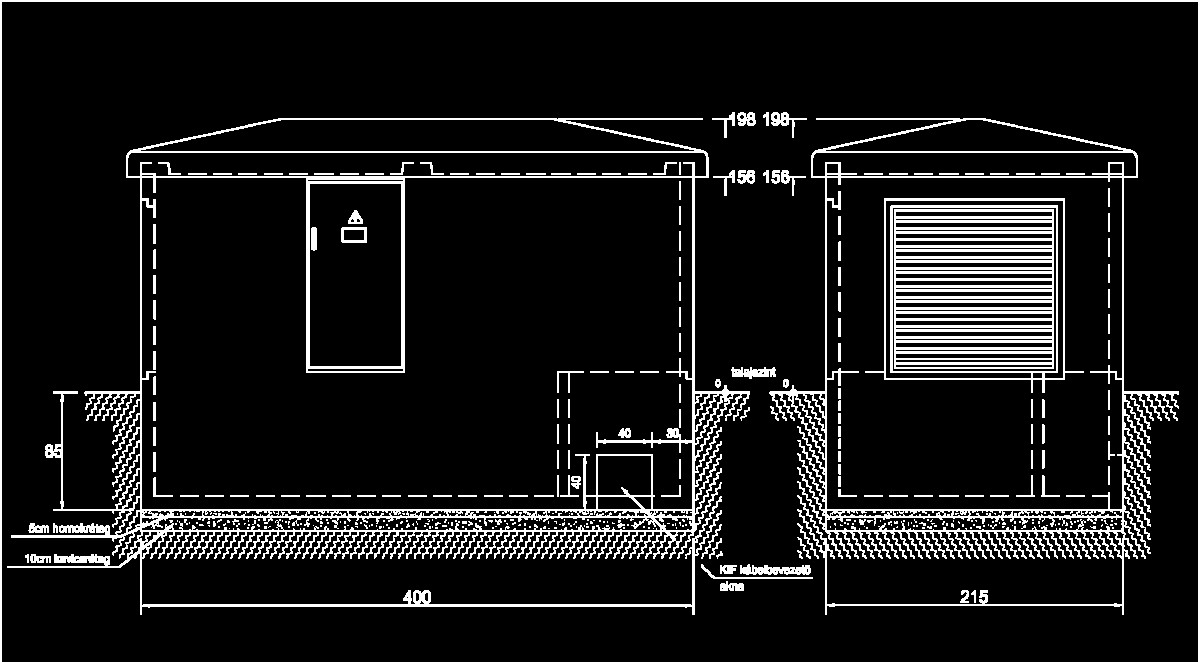

Telepítése nem bonyolultabb, mint egy standard transzformátor állomásé.
