Általános ismertetés

Az OK-2 típusú szabadtéri kivitelű oszlopkapcsoló egy univerzális készülék család, amely egyaránt alkalmazható vízszintes és függőleges szerelési helyzetben. A készülék három sor szigetelővel készül, de igény esetén ( akár utólag is ) a harmadik sor szigetelő kicserélhető, túlfeszültség-korlátozóra vagy akár áramváltóra is. Az oszlopkapcsolóra felszerelt hajtókar - amely megegyező mindegyik változatnál - ún. szabadonfutó kialakítású, így biztosítható, hogy a kézi működtetéssel előfeszített - a készüléken elhelyezett - rugók a holtponton átlendülve a kezelőtől függetlenül működtessék a készüléket. A készülék kiegészíthető földelő rendszerrel is, ami lehet földelőkapcsoló, illetve automata földelőkapcsoló. A gyártó a rendelésben meghatározott igényeknek megfelelően olyan készüléket tud szállítani, amely nem igényel helyszíni összeszerelést és a készülék illeszkedik a meglévő hálózati típus megoldásokhoz, ezen belül csereszabatos az SZKV, ill. az SZK típusokkal. A hajtás kialakítása is olyan, hogy a beállítási folyamatot minden változat esetében ugyanaz. A telepítések és esetleges átépítésekhez az "Üzemeltetési dokumentáció" ad bővebb felvilágosítást.

Típusai:

OK-2 oszlopkapcsoló
OK-2/f földelőkapcsolóval felszerelt oszlopkapcsoló
OK-2/af automata földelőkapcsolóval felszerelt oszlopkapcsoló
OK-2-MV madárvédelmi oszlopkapcsoló
OK-2-FAM oszlopkapcsoló

A készülékek fontosabb jellemzői:

a kezelőtől független rugó rásegítéses kézi hajtás, amely nagy zárlati bekapcsoló képességet biztosít,
rugós működtetésű földelőkapcsoló, amely zárlati bekapcsoló képességet biztosít,
az oszlopkapcsoló és földelő rendszer egyidejű bekapcsolását mechanikus reteszelés akadályozza meg,
motoros működtetésű hajtással is rendelhető, mellyel utólag is kiegészíthető,
tűzi horganyzott kivitelű alapkeret és a működtető tengely,
korrózióálló, ill. bronz szerkezeti- és kötőelemek, ónozott vörösréz áramvezetők
a készülék fázisonként is szerelhető, javítható,
az igényeknek megfelelő opcionális elemekkel - utólag is - kiegészíthető,
a háromfázisú készülék tömege alapkiépítésben a tartószerkezettel együtt mindössze 60kg.

A készülékek alkalmazási területei:

Az OK-2 oszlopkapcsoló alkalmas a gerincvezetékben, illetve íves-gyűrűs hálózatokban bontásra, szakaszolásra.

Az OK-2/f oszlopkapcsolók földelő rendszerrel alkalmasak a gerincvezetékben, illetve íves-gyűrűs hálózatokban bontásra, szakaszolásra, több transzformátorállomást ellátó ún. "fürtös leágazás" leválasztására.

Az OK-2/af oszlopkapcsoló ( automata ) földelőkapcsolóval alkalmas egy vagy több transzformátor leválasztására. Kiválóan alkalmas egyirányú betáplálással rendelkező leágazásokban a földelő-kapcsolóval ellátott készülékek kiváltására.

OK-2-FAM oszlopkapcsoló rendelkezik a leágazó oldalon egy olyan csatlakozó elemmel, mely alkalmas FAM technikával készített áramkötések kialakítására.

OK-2-MV, OK-2/af-MV, OK-2/f-MV madárvédelmi oszlopkapcsoló család. Az oszlopkapcsoló mechanikai és villamos paramétereiben megegyezik az OK-2 család egyéb készülékeivel. Kialakításából adódóan alkalmas a madárvédelmi koncepciókban meghatározott igények teljesítésére. Az oszlopkapcsoló a távvezeték alá kerül beépítesre oly módon, hogy annak két fázisa közrefogja magát az oszlopot és az oszlop síkjában helyezkedik el. Ezzel nem biztosít kényelmes leszálló helyet a nagyobb testű madaraknak. Az oszlopkapcsoló készülhet vonali, automata és önálló földelésű kivitelben is.

OK-2-MV-ff, OK-2/af-MV-ff, OK-2/f-MV-ff madárvédelmi oszlopkapcsoló család (fejtetőre fordított oszlopkapcsoló kivitel). Az oszlopkapcsoló mechanikai és villamos paramétereiben megegyezik az OK-2 család egyéb készülékeivel. Kialakításából adódóan alkalmas a madárvédelmi koncepciókban meghatározott igények teljesítésére. Az oszlopkapcsoló a távvezeték alá kerül beépítésre oly módon, hogy annak két fázisa közrefogja magát az oszlopot, és az érintkező rendszere a föld felé áll és az oszlop síkjában helyezkedik el. A felső része, mely esetenként a madarak leszálló helye lehet, maga a tartószerkezet, ami föld potenciálon van. Az oszlopkapcsoló készülhet vonali, automata és önálló földelésű kivitelben is.

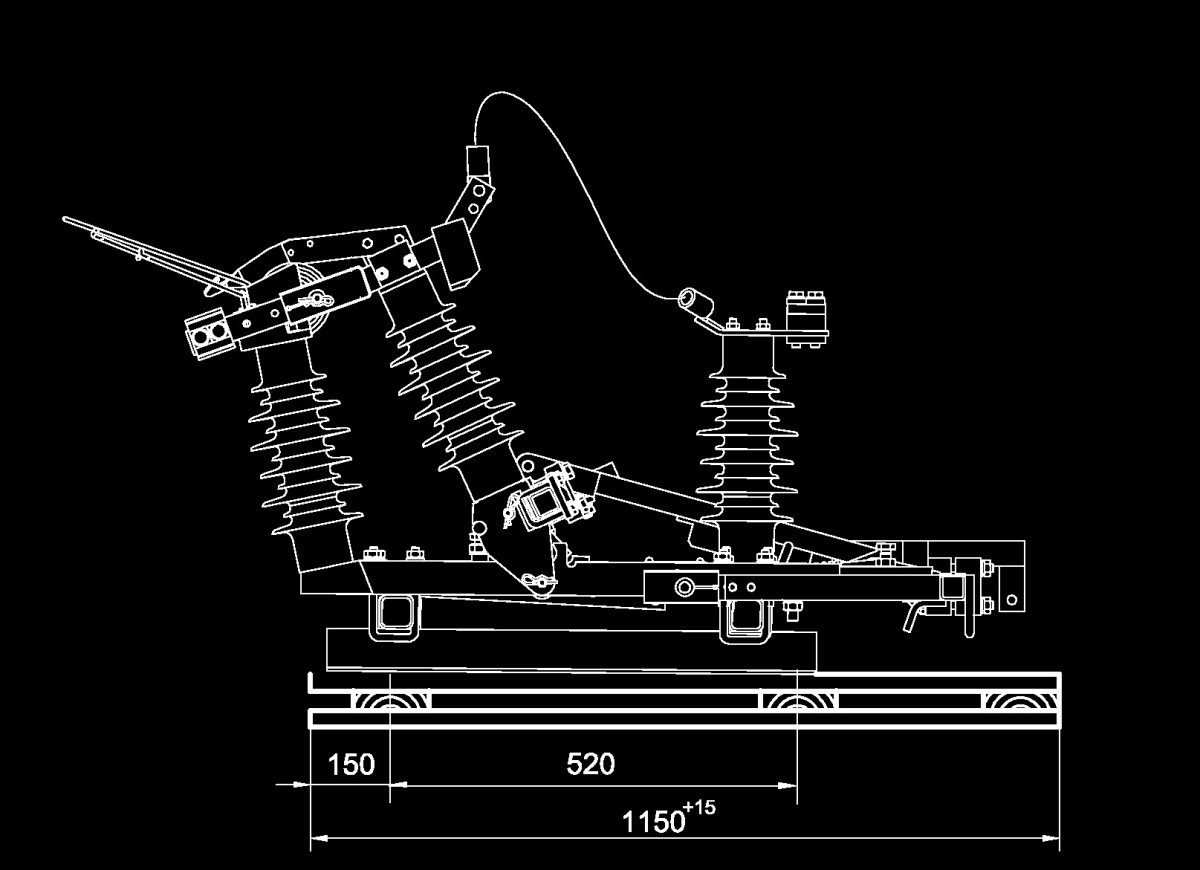

OK-2 Légszigetelésű oszlopkapcsolók 24kV
