Ismertető

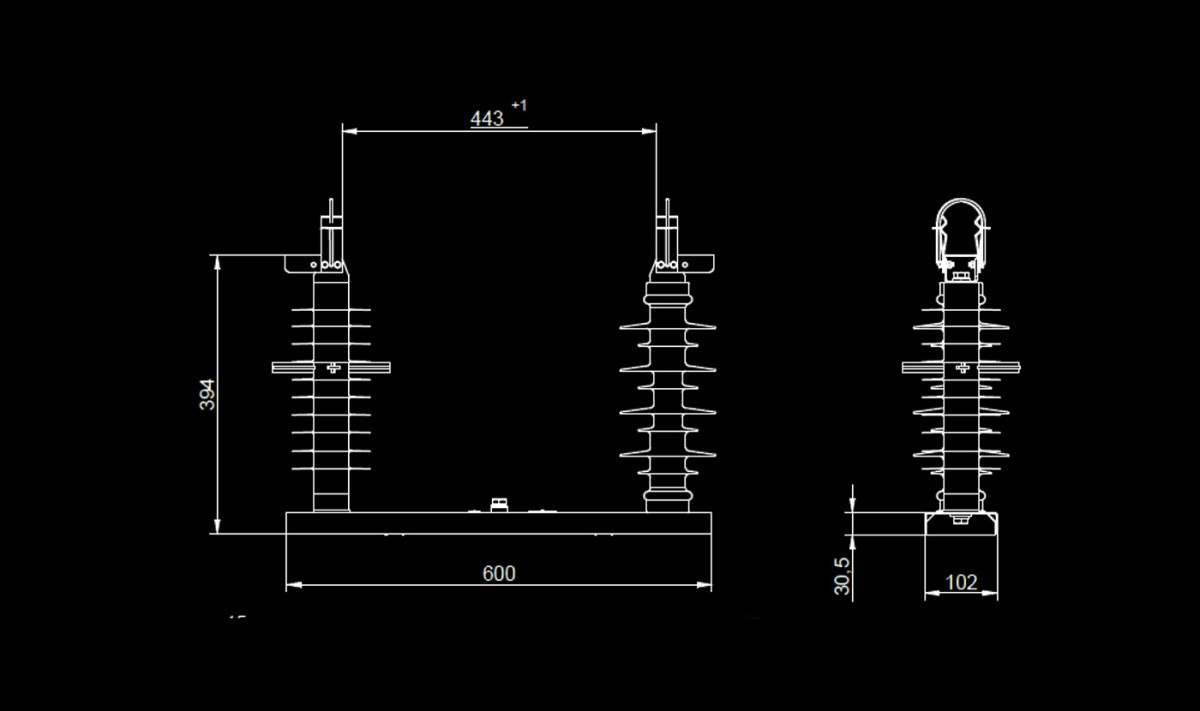

A biztosítóaljzatok a csatlakozó-, felerősítő illetve körvonalméretek tekintetében a DIN 43624 szabvány előírásainak felel meg.

Az ABSZM típusú középfeszültségű biztosító aljzatok alkalmasak az MSZ EN 60282-1 szabvány 7.1 pontja alatt felsorolt bármely osztályú középfeszültségű olvadóbiztosító betétek kültéri elhelyezésére és tartós üzemeltetésére. Az aljzatok FAB-2 típusú foglalatokkal vannak ellátva. Az érintkezőnyomást a FAB-2 foglalatoknál egy kézzel becsatolható szorító kengyel szárai biztosítják. A foglalat csak d45 mm érintkező-átmérőjű betétek befogadására alkalmas. Igény esetén d45-55 mm tartományba eső érintkezőátmérőjű betét befogadására alkalmas foglalattal ellátott aljzatok is rendelhetők.

Az aljzat egyik szigetelője helyére túlfeszültség korlátozó szigetelő is szerelhető.

Névleges feszültség:               24 és 40,5kV
Betét névleges mérete:          442 és 537mm
Névleges áram:                       200 A

Letölthető fájlok, dokumentumok, műszaki rajzok
